Актуально для версии 3.15а.

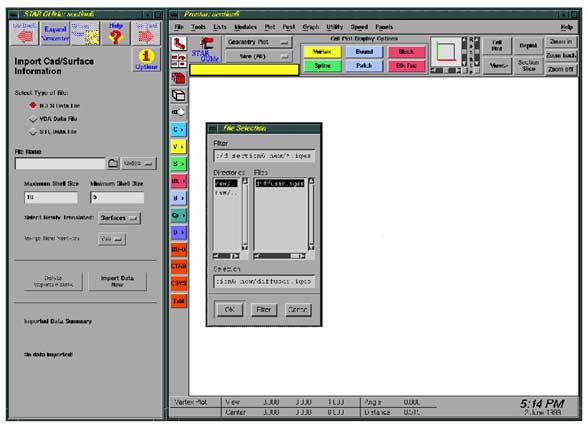

Воспользуйтесь файлером для выбора файла в IGES формате. Размер требуемой грани установите на 10.
В CAD системах поверхности хранятся в виде математической кодировки. PROSTAR не в состоянии работать с такими описаниями, поэтому поверхности разбиваются на некоторое количество оболочек.
Размер требуемой грани является типичным размером для оболочек. Чем больше оболочек вы используете, тем лучше и точнее будет приближение к вашей поверхности (но и затраты времени на ее отрисовку, а также ее размерность также увеличатся).

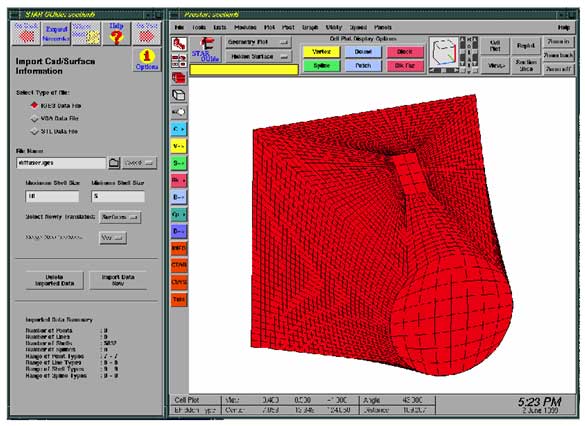

В результате в программу загрузится сетка состоящая из оболочечных поверхностей, так как она создавалась в CAD системе. Если аппроксимация модели получилась достаточно грубой то удалив модель, повторите ее загрузку использовав новые настройки.
Помните :
Что нажатие на кнопку Delete Imported Data полностью стирает всю модель, т.е. включая и все то что вами было сделано перед загрузкой информации из IGES файла.

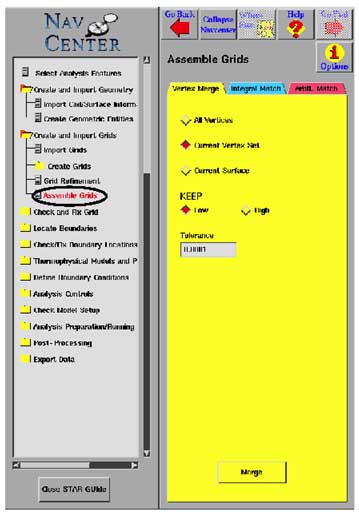

Для доступа к панели Assemble Grids на которой представлены инструменты монтажа сетки воспользуйтесь NavCenter.
Файл в IGES формате содержит информацию о взаимосвязях примитивов описывающих модель, поэтому в тех местах где стыкуются опорные оболочки как правило появляется по несколько вершины. Для получения корректно работающей сетки необходимым условием является повторное создание взаимосвязей путем по средствам слияния вершин.

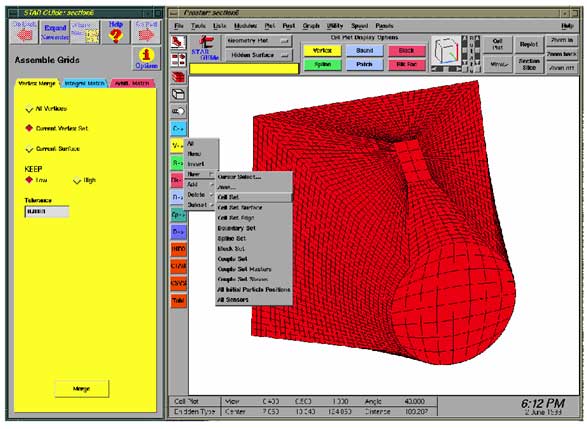

Выбор вершин на которые опираются (образующих) оболочки.
В случае появления вершин-дубликатов их взаимного слияния добиваются с помощью команды merge. При использовании этой команды необходимо проявлять осторожность, так как при ее использовании изменяются все параметры ячеек и граничных условий. В этом случае крайне полезным является :
• Запись на диск текущего состояния модели, прежде чем проводить операцию слияния, так как в этом случае имеется возможность для возвращения к предыдущему состоянию.
• Объединение вершин в пределах поднабора, нежели сливать все вершины сразу.
• Прогноз количества вершин которые должны соединиться , а так же проверка того, что текущие номера вершин остались без изменений.

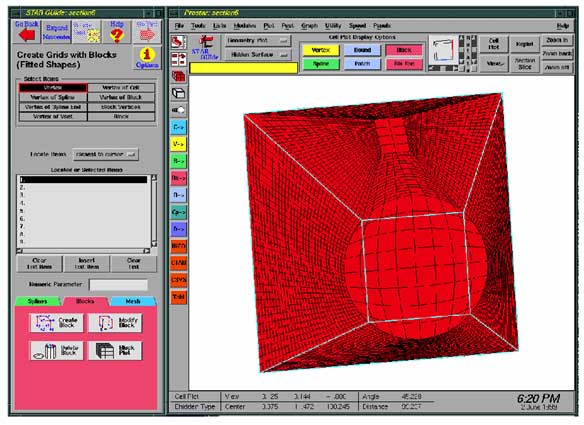

Данный кусок сетки предпочтительно создавать из блоков. Восемь вершин на которые будет опираться этот блок уже выбраны.
Работа с этой частью системы отличается от большинства операций PROSTAR, тем что сначала пользователь выбирает при помощи чего и над чем он будет работать, а лишь затем задает системе то что он собирается сделать. В данном случае вначале выбирают восемь углов блока, после чего инструментарию дается команда на создание блока сетки.
Блоки являются крайне эффективным способом генерации сетки. Кроме того, блоки можно использовать повторно. Если сетка задается с помощью блоков, то очень просто введя параметры блока повторно дополнительно измельчить сетку или изменить ее форму переместив сплайны. Это дает пользователю возможность мобильно отследить влияние сетки на характер потока. Хотя в случае серьезных изменений, для создания блоков потребуется некоторое количество работы, ее объем будет крайне незначителен.

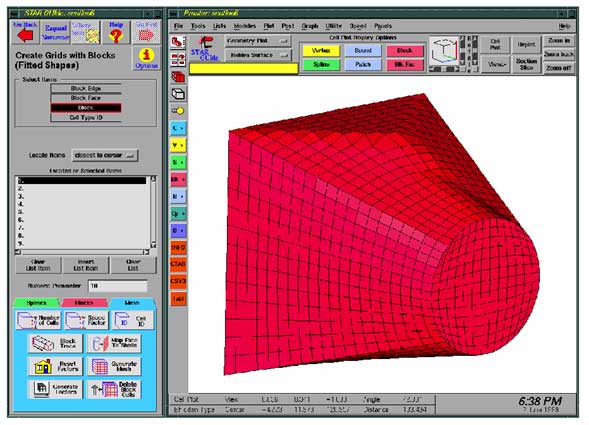

Окончательный вид блока, сформированный на базе опорной CAD геометрии. При этом искривленные окончания поверхностей пока еще не выровнены.

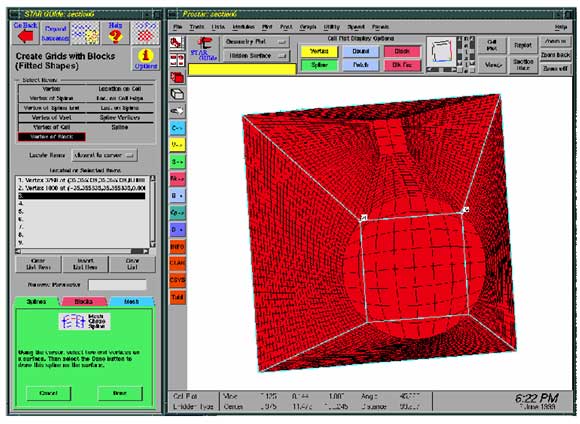

Опция Mesh Chase Spline используется для создания сплайнов, которые будут осуществлять выравнивание искривленных окончаний CAD поверхностей.
Существует три способа задания сплайнов с помощью панели инструментов формирующей блоки сетки :
• Самый простой из них - подобрать несколько вершин и объединить их в один сплайн. Недостатком такого подхода является его трудоемкость.
• Опция Mesh Chase Spline генерирует сплайн, проходящий через ряд точек, но придерживающийся кромок существующих оболочек. Этот подход крайне эффективен если сплайны необходимо поместить на кромки к уже с импортированным CAD поверхностям.
• Опция Chase Spline создает сплайн по сериям точек. Вначале они создают линию между точками и местом пересечения линии с кромкой оболочек, где в результате появляется точка. Это является подспорьем при создании сплайнов, которые будут описывать искривленные поверхности, нет возможности воспользоваться опцией Mesh Chase Spline.

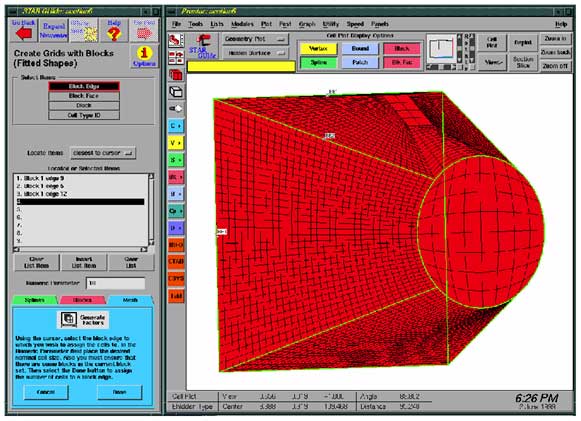

Густота сетки для блока задается с помощью кнопки Generate Factors.
Кнопка Generate Factors - самый быстрый способ применения коэффициентов разбиения к блоку. Если вам нужно более гибкое воздействие на процесс генерации, то вы можете вести количество разбиений на ячейки - Number of Cells и коэффициент сгущения ячеек - Spacing Factor csf. Коэффициент сгущения сетки работает следующим образом :
- Если его величина больше 1, то размер последующей ячейки будет больше предыдущей в csf раз.
- Если его величина меньше 1, то размер последующей ячейки будет меньше предыдущей в csf раз.
- Если он отрицательный и его величина больше 1, то размер последующей ячейки будет больше предыдущей в csf раз, при гофрировочном характере заполнения области блока .
- Если он отрицательный и его величина меньше 1, то размер последующей ячейки будет меньше предыдущей в csf раз, при гофрировочном характере заполнения области блока.

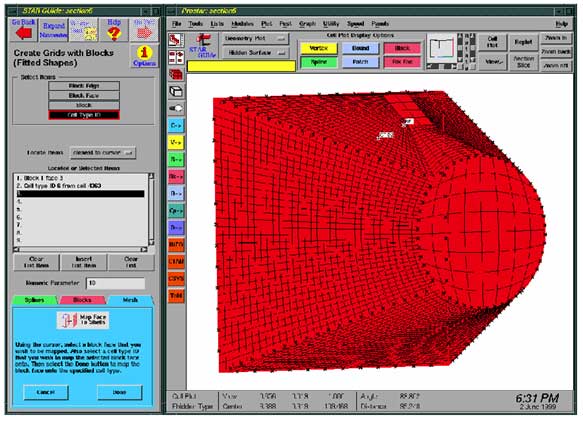

Если поверхность блока описывается геометрически сложной поверхностью, то для ее более точного описания, при генерации ячеек, целесообразно все внешние вершины принадлежащие поверхности спроецировать на требуемую поверхность.
Как правило все опорные вершины ячеек, как внутри так и на поверхности блока получаются с помощью линейной интерполяции точек формирующих кромки блока. Проецирование поверхностных вершин ячеек на нужные пользователям поверхности, позволяет более точно описать геометрию расчетной сетки. По мимо оперативности такой подход позволяет обойтись меньшим числом блоков для задания опорной геометрии.
Выбор типа ячеек который предполагается генерировать для создания сетки.
Окончательный процесс генерации сетки осуществляется после нажатия на кнопку Generate Mesh.
После генерации ячейки начинают существовать сами по себе. Но до тех пор пока не было выполнена операция слияние или сжатие вершин, PROSTAR "помнит" какие ячейки генерировались каким блоком.
После генерации, иногда крайне полезным является выравнивание блочных ячеек с помощью команды mortho. Особенно это полезно, когда проецируемая на блок поверхность вызывает появление искаженных ячеек, имеющих форму дыр вблизи поверхности.

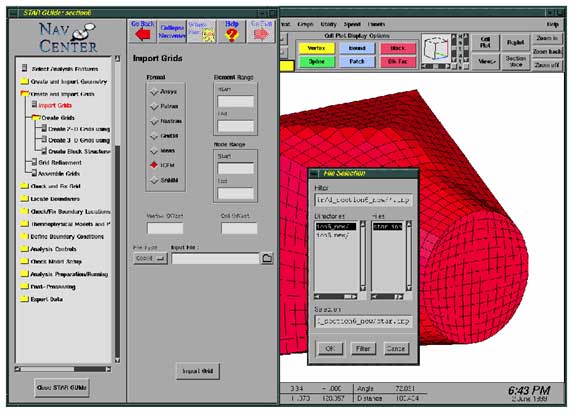

Пример ввода сетки созданной в ICEM. Для поиска нужного *.inp файла сгенерированного ICEM пользователь может воспользоваться файлером.
Если пользователь предполагает импортировать расчетную сетку из SAMM пакета, то ее записи в этом пакете необходимо использовать команду cdsave . Выполняя эту команду пакет сформирует *.inp файл структура которого полностью совпадает со структурой файла из ICEM пакета. Оба файла представляют собой таблицы из которых считываются вершины, ячейки и т.д.
Две совместно отрисованные области сетки.
