и большим внутренним сопротивлением. Для устранения паразитной ёмкостной связи между
контурами необходимо их разделить
электростатическим экраном. Роль
электростатического экрана внутри
лампы может выполнить достаточно
густая экранная сетка, расположенная между анодом и управляющей сеткой. Обычно в схеме Шембеля
используют тетроды и пентоды, внутреннее сопротивление которых очень велико.
>span>
Реакция анодного напряжения на ток
управляющей сетки у тетродов выражена слабо. Слабо
она сказывается и на токе эмиссии, поскольку у тетродов
мала результирующая проницаемость D = D1D2, однако в перенапряжённом режиме реакция
всё же имеет место.
>span>
Рис.2.12
>span>
Таким образом, изменение режима внутренней части схемы, а следовательно и частоты автоколебаний, от изменения параметров внешнего контура через реакцию анодного напряжения возможно лишь в небольшой степени. В
схеме Шембеля на пентоде защитная сетка,
так же как и экранная, должна по высокой
частоте соединяться с экраном.
>span>
>span>

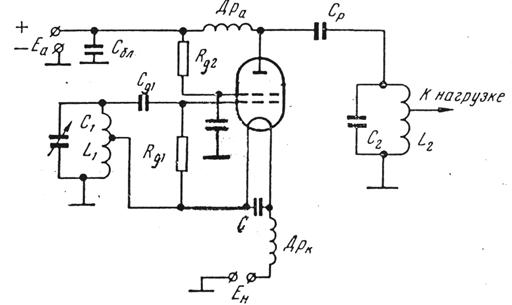

Рис. 2.13
>span>
На рис.2.13 представлена схема Шембеля на тетроде. Внутренний контур построен по схеме индуктивной трёхточки. Ток накала
подводится через часть витков катушки L1 внутреннего
контура и блокировочный дроссель. Экранная сетка соединена с землей по высокой
частоте ёмкостью. Напряжение на экранную сетку подаётся от источника анодного питания через потенциометр.
>span>
Особенность режима генератора, построенного по схеме Шембеля,
заключа-ется в наличии переменного
напряжения между экранирующей сеткой и катодом, находящегося в фазе с переменным напряжением на аноде, и в протекании через внутренний контур I не
только первой гармоники анодного тока Ia1, но и первой
гармоники тока
экранной сетки Ig21. При настроенных контурах переменные
напряжения на электродах тетрода относительно катода определяются
следующими формулами.
