Задача проста только на первый взгляд, сложна в исполнении во всех проявлениях, но двигало желание создать не ширпотребовский вариант китайского производства, а качественный настоящий HiFi в тоже время на не дорогих динамических головках. Выбор пал на компанию Visaton, это доступные немецкие динамики с возможностью купить в Москве.
1. Моя цель это создать тыловые колонки для ДК (домашнего кинотеатра) но конструктивно они с 100% гарантией могут использоваться, и как малые фронты для иных мультимедийных нужд.Это будут 2х полосные колонки с частотной характеристикой 45Hz…20,5KHz и с частотами среза 3300Hz (СЧ\НЧ) и 3000Hz (ВЧ).
2. Кроссовер будет выполнен на не дорогих металлопленочных конденсаторах, катушки индуктивности и резисторы компании Jantzen Audio. Всё это будет размещаться на печатной плате.
3. В качестве материала ящиков использована фанера толщиной 18мм. Габаритные размеры колонки 396х216х236мм. (В.Ш.Г), объем 13 литров, вес собранной колонки 6кг.
4. Клей буду использовать Titebond Original Wood Glue, рекомендую.
5. Для расчета ящика воспользуюсь программой BassBox 6 Pro
6. Для расчета кроссовера воспользуюсь программой X·over 3 Pro
7. Использую динамики W 130 S 4 OHM (СЧ\НЧ) и SC 10 N/8 OHM (ВЧ)
Кстати Вы видите, что диффузор динамика W 130 S 4 OHM блестящий это бумага пропитанная, вот пропитка и блестит, но только с лицевой стороны.

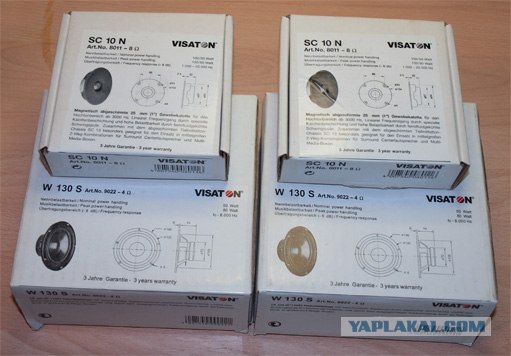

На фото коробочки, так они продаются.
|
|
