Слой породы, в котором осуществляется накапливание и движение подземных вод, называют водоносным пластом, а расположенные ниже водоносного пласта водонепроницаемые слои и породы — водоупором.
Грунтовые воды, залегающие вблизи поверхности земли на первом водоупорном слое, называются верховодкой. Воды верховодки не могут служить источником водоснабжения, так как запасы этой воды обычно незначительны и могут колебаться в зависимости от количества и времени выпадающих в данной местности осадков. Кроме того, воды верховодки не защищены сверху водоупорной «кровлей» и поэтому могут загрязняться врдами, проникающими непосредственно с земли.
Наиболее пригодны для хозяйственно-питьевого водоснабжения воды залегающие в водоносных пластах, заключенных между водоупорными слоями породы,

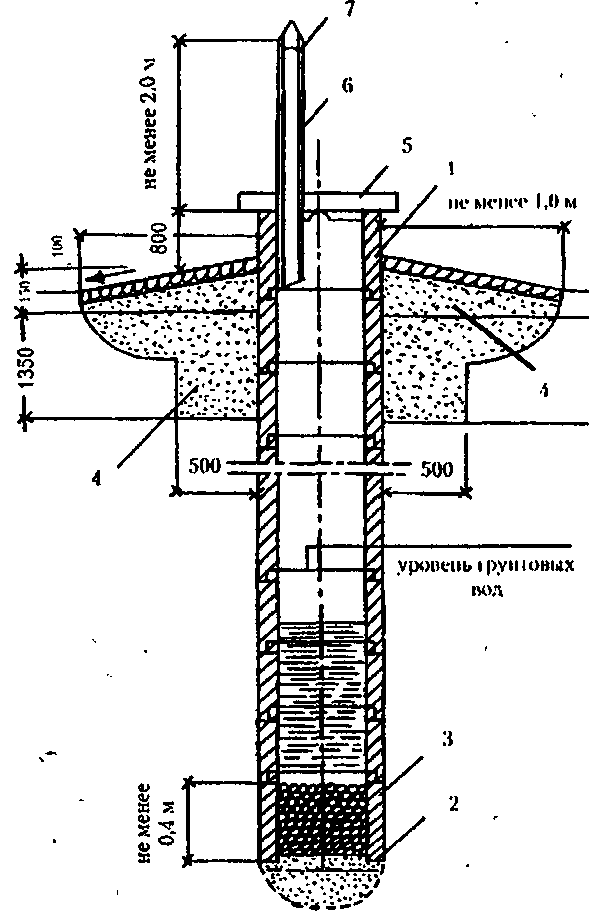

Шахтный колодец из железобетонных колец: 1 — ж/б кольца; 2 — нож; 3 — фильтр; 4 — отмостка; 5 — крышка; 6 — вентиляционная труба; 7 — защитная сетка;
межпластовые воды, которые, как правило, отличаются стабильностью запасов и высоким качеством.
Забор подземных вод осуществляется путем устройства шахтных или буровых (трубчатых) колодцев.
Шахтный колодец служит для забора подземных вод при глубине залегания водоносного горизонта от 20 до 30 м. Он состоит из ствола, водоприемной части и оголовка (верхней надземной части шахты). Стволы колодезных шахт могут быть круглыми или прямоугольными, с поперечным размером в пределах 1—1,5 м. Стенки шахты крепят обычно деревом, бутовым камнем, кирпичом или бетоном. Лучше всего крепить шахты железобетонными кольцами заводского изготовления, которые опускаются в шахту по мере выемки грунта. Такая конструкция наиболее долговечна, гигиенична и, что немаловажно, наиболее безопасна при производстве работ по устройству и очистке шахтного колодца.
Строительство шахтных колодцев осуществляется преимущественно механизированным способом специальными машинами, снабженными устройством для рытья ствола и крепления его стенок сборными железобетонными кольцами. Водоприемная часть шахты — наиболее ответственный участок при устройстве колодца. В зависимости от характера водоносных пород она может опираться на водоупорный слой или располагаться в водоносном пласте. В первом случае вода поступает в колодец только через боковые поверхности водоприемной части, в стенках которой делают небольшие круглые или прямоугольные отверстия, располагающиеся в шахматном порядке через 20—30 см.
При размещении водоприемной части колодца в водоносном пласте, т. е. когда водоупорный слой грунта колодца находится ниже ее основания, вода поступает не только через боковые стенки, но и через дно шахты. В этом случае дно колодца заполняют фильтрующей подсыпкой с толщиной слоя не менее 0,4 м. При этом вначале засыпают мелкие фракции гравия или щебня, а затем более крупные. В плывунах дно колодца должно быть закрыто деревянным днищем или бетонной плитой с отверстиями для поступления воды. На днище насыпают фильтрующий материал.
Верхнюю часть колодца (оголовок) сооружают в виде стенок, возвышающихся на 0,7—0,8 м над поверхностью земли. Как правило, стенки оголовка выполнены из того же материала, что основная шахта. Чаще всего это железобетонные кольца, изготовленные в заводских условиях с толщиной стенок 80—100 мм. Для предотвращения попадания в колодец атмосферных осадков и уличной пыли над ним устраивают навес, а вход в шахту закрывают люком с вентиляционной трубой высотой не менее 2 м от поверхности земли. Верхнее отверстие вентиляционной трубы защищают колпаком с сеткой. Для предотвращения попадания в колодец различных загрязнений вокруг верхней его части на глубину промерзания грунта роют котлован, который затем заполняют слоями жирной глины, тщательно их утрамбовывая. Кроме того, вокруг колодца устраивают мощеную ощадку с уклоном для отвода поверхностных вод. Сооружение колодцев ручным способом — это довольно трудоемкая работа и выполняют ее несколькими способами. Чаще всего для этого применяют метод наращивания железобетонных колец сверху. Для этого первое кольцо устанавливают на поверхности земли и вынимают грунт до тех пор, пока кольцо не начнет опускаться. Для этого один рабочий опускается в кольцо и саперной лопатой разрабатывает грунт и бросает его в бадью. Несколько помощников стоят наверху и при помощи подвесной лебедки поднимают бадью вверх. По мере опускания кольца на него ставят следующее и продолжают работу.
